Racor hidráulico hembra ORFS con bloqueo de 45 grados: Serie 24243-W

Por qué este racor de manguera con enclavamiento hembra ORFS cumple con los requisitos de conformidad
La serie 24243-W es una Racor de manguera con bloqueo interno hembra ORFS Diseñado para conjuntos de mangueras en espiral sometidos a alta presión y flexión constante. Su sistema de fijación entrelazado sujeta el refuerzo de alambre y bloquea la manguera al racor, mientras que la superficie plana y la junta tórica integrada garantizan un sellado metal con metal en la superficie del puerto. Los ingenieros de fabricantes de equipos originales (OEM), los distribuidores y los talleres de reparación lo especifican cuando un racor estándar para mangueras trenzadas no está homologado para tales condiciones de uso. Cada unidad es identificable mediante su número de fusión y se somete a pruebas de presión antes de su envío.
Ventajas principales
- Manguera en espiral con sujeción de enclavamiento: Este racor hidráulico de bloqueo ORFS sujeta las capas de alambre mediante su fijación para evitar que se salgan bajo presión y al flexionarse.
- Fiabilidad de la junta tórica de sellado frontal: Una superficie plana mecanizada, junto con juntas tóricas de elastómero, garantiza un sellado fiable y repetible en las conexiones conforme a las normas SAE J1453 e ISO 8434-3.
- Fresado a 45 grados: El cuerpo curvado facilita la instalación de las tuberías en espacios reducidos del motor, el colector y el bastidor.
- Gama de tamaños para uso intensivo: Cuatro referencias de catálogo abarcan roscas de 1,3/16″ x 12 a 2″ x 12 para mangueras en espiral de -12 a -24.
- Calidad trazable: numeración por lotes, certificados de materiales previa solicitud e inspección por parte de terceros para cada pedido.
Especificaciones técnicas
¿Qué es un racor de manguera ORFS?
ORFS son las siglas de «O-Ring Face Seal» (sello de junta tórica de cara plana), la conexión de cara plana normalizada según las normas SAE J1453 e ISO 8434-3. Una cara metálica plana se presiona contra la cara plana del puerto y comprime una junta tórica colocada en la ranura de la cara; no hay cono de 37 grados ni sellador de roscas. La tuerca giratoria gira libremente sobre el cuerpo, lo que permite al instalador orientar el codo antes de aplicar el par de apriete definitivo. Un racor de manguera hembra ORFS con enclavamiento incorpora una fijación para mangueras en espiral: en lugar de un simple engarzado sobre una cubierta trenzada, el collarín de enclavamiento se engancha al refuerzo de alambre para conseguir una unión más sólida y resistente a la fatiga.
La manguera en espiral soporta una presión de trabajo mayor que la manguera trenzada, por lo que sus racores están diseñados para adaptarse a ella. El cuerpo 24243-W es un racor hidráulico ORFS de enclavamiento que combina el extremo con junta tórica de sellado frontal con este sistema de enclavamiento, y el codo de 45 grados mantiene despejado el recorrido de la manguera. Las roscas ORFS son aproximadamente un dieciseisavo más grandes que el abocardado equivalente JIC de 37 grados, por lo que una tuerca ORFS no encajará en un puerto JIC. Esta familia no es intercambiable con ORB (SAE J1926), JIC de 37 grados (SAE J514) ni SAE de 45 grados (SAE J513).
Datos dimensionales

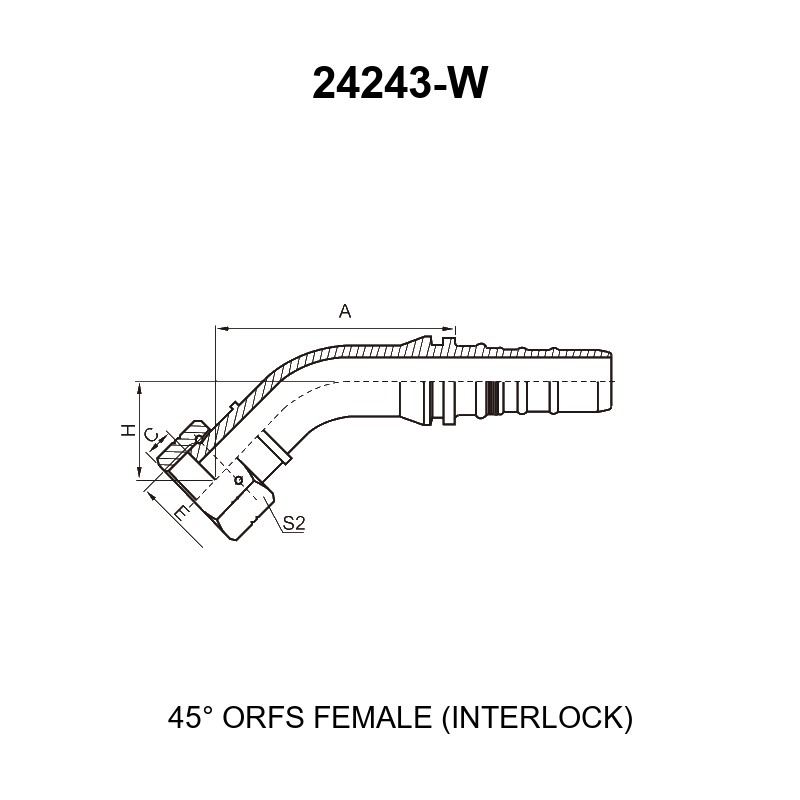

Las dimensiones se ajustan al plano de la variante 24243-W. Cuando un símbolo no lleve ninguna nota impresa, se considerará el valor indicado en el plano.
| Símbolo | Significado |
|---|---|
| E | Tamaño de la rosca del extremo hembra ORFS (asiento plano). |
| DN | Diámetro nominal interior de la manguera en milímetros. |
| DASH | Diámetro de la manguera (dieciseisavos de pulgada). |
| A | Longitud total del accesorio, tal y como se indica en el plano. |
| C | Profundidad desde la cara hasta la tuerca, según las cotas del plano. |
| H | Altura del desplazamiento del codo, tal y como se indica en el plano. |
| S2 | Tamaño hexagonal entre las caras planas de la tuerca giratoria. |
El plano 24243-W incluye las letras A, C, E, H y S2. La tabla siguiente muestra las dimensiones en el orden de las columnas del plano (A, C, H, S2), extraídas directamente del plano de especificaciones.

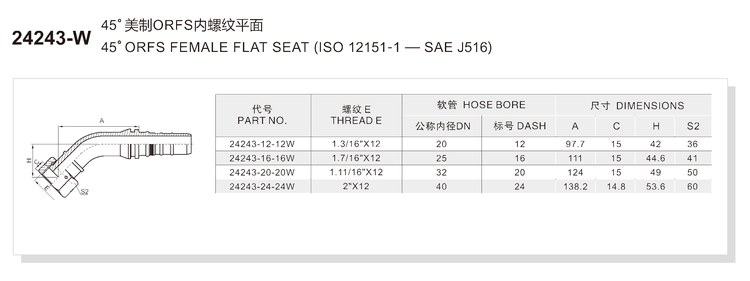

Tabla completa de dimensiones (matriz de referencias)
Todos los números de referencia que figuran a continuación para este racor de manguera hembra con cierre de seguridad ORFS corresponden a mangueras en espiral. Cada código se lee como «serie-rosca-guión-manguera-guión», más el sufijo «W» de cierre de seguridad: 24243-16-16W El cuerpo de enclavamiento de 1,7/16″ × 12 está engarzado a una manguera espiral -16. La rosca E, el diámetro interior de la manguera DN, el tamaño del guion y las dimensiones A, C, H y S2 se transcriben exactamente tal y como aparecen impresos.
| N.º DE PIEZA. | HILO E | DIÁMETRO INTERIOR DE LA MANGUERA DN | DASH | A | C | H | S2 |
|---|---|---|---|---|---|---|---|
| 24243-12-12W | 1,3/16″ x 12 | 20 | 12 | 97.7 | 15 | 42 | 36 |
| 24243-16-16W | 1,7/16″ x 12 | 25 | 16 | 111 | 15 | 44.6 | 41 |
| 24243-20-20W | 1,11/16″ x 12 | 32 | 20 | 124 | 15 | 49 | 50 |
| 24243-24-24W | 2″ x 12 | 40 | 24 | 138.2 | 14.8 | 53.6 | 60 |
En el plano se enumeran las referencias 24243-W, cuyo sufijo «W» indica que se trata de un accesorio de enclavamiento. En este plano no aparece ninguna nota sobre la correspondencia de códigos de mangueras trenzadas; la serie corresponde a la versión con enclavamiento mediante manguera en espiral de la familia de codos hembra ORFS de 45 grados.
Material y tratamiento térmico
| Artículo | Oferta estándar |
|---|---|
| Material de la carrocería | Acero al carbono para estampado en frío 20# / 35# / 45# |
| Material alternativo | Acero inoxidable 304 / 316L bajo pedido |
| Tratamiento térmico | Carburación y templado, HRC 20-28 |
| Acabado superficial | Zinc trivalente (96 h), zinc-níquel (720 h) o Dacromet (1000 h) |
| Inspection | 100% pressure test and 100% thread gauge check |
| Documentación | MTR with order; BV / SGS inspection on request |
Presión de trabajo y rango de funcionamiento
Rated pressure comes from the end connection standard and the hose rating together, not from the fitting alone; use the lower value. The interlock attachment is intended to let this ORFS interlock hydraulic hose fitting match the higher working pressure of spiral hose, but the hose and seal still set the limit. The series is 100% factory pressure tested, and a torque and crimp data sheet for the exact part number ships with each order. Typical service temperature is -40 degree C to +120 degree C; derate for extremes per the hose and seal selected.
Selección y pedido
Cómo interpretar la tabla de referencias
Choose the ORFS thread E first, then the hose dash that matches your spiral hose bore, and keep the W suffix to specify the interlock attachment. The trailing dash is the hose dash: 24243-20-20W couples a 1.11/16″X12 ORFS female end to a -20 spiral hose. Do not interpolate between listed thread and dash combinations without engineering review. Confirm that your hose construction is compatible with the interlock attachment before ordering.
Tabla de tamaños de rosca y guiones
| ORFS Thread E | Typical Dash Range | Aplicaciones habituales |
|---|---|---|
| 1,3/16″ x 12 | -12 | Heavy mobile hydraulic lines |
| 1,7/16″ x 12 | -16 | High-pressure spiral hose runs |
| 1,11/16″ x 12 | -20 | Large return and suction lines |
| 2″ x 12 | -24 | Very large bore spiral hose |
Servicio de referencias cruzadas
Send a photo of the old fitting, the OE part number, or the thread measurement, and we will map it to the closest 24243-W size. Our team translates legacy and OEM part numbers into the standard HENGHUA code and confirms that the interlock attachment suits your hose construction. Cross-reference turnaround is typically within 24 hours.
Embalaje y logística
The ORFS female interlock hose fitting ships at 10 pcs per box with batch box labels. Cartons carry the country of origin as Made in China, HENGHUA, and each box lists the batch number for traceability. Material test reports travel with the shipment, and third-party inspection can be arranged before dispatch. Custom carton printing and private labeling are available for volume orders.
Guía de montaje y uso
Procedimiento de engastado en cuatro pasos
- Cut square: cut the spiral hose perpendicular with a fine-tooth saw and blow out debris.
- Mark insert depth: mark the insertion depth on the hose cover using the fitting as a gauge.
- Lubricate and insert: apply compatible lubricant and push the hose fully onto the interlock insert until it bottoms.
- Crimp and verify: crimp with the correct interlock die, then measure the crimped outside diameter with a caliper against the data sheet.
Connecting the ORFS End
Clean the flat face and the port face of oil, grit, and paint before assembly. Inspect the O-ring for cuts or swelling and replace it if damaged; never reuse a hardened or nicked O-ring. Hand-thread the swivel nut until it seats, then torque it to the supplied data sheet value. Because the nut turns freely, index the 45 degree body to your routing, then hold it while torquing. Do not wrap the threads with PTFE tape or apply sealant.
Advertencias sobre la instalación
- ❌ Never mix an ORFS flat-face fitting with JIC 37 degree, ORB, or SAE 45 degree seats.
- ❌ Never fit an interlock attachment to a hose construction it was not designed for.
- ❌ Never install without a correct, undamaged O-ring in the face groove.
- ❌ Never reuse an O-ring that is compressed, cut, or aged.
- ❌ Never crimp without the part-specific crimp data sheet.
- ✔ Do clean both faces, verify the O-ring, and torque to the published value.
Personalización OEM y trazabilidad de la calidad
Opciones de personalización
We laser-mark private labels, cut custom thread sizes, and specify surface finishes such as trivalent zinc, zinc-nickel, or Dacromet to match your corrosion requirement. Mixed thread and hose dash combinations can be produced to drawing in the interlock W construction. OEM packaging and printed box labels are available for volume programs.
Sistema de calidad y trazabilidad
Each batch carries a lot number that follows the parts from raw material through machining, heat treatment, plating, and final test. A 100% pressure test and thread gauge check precede packing, and material test reports ship with the order. Third-party inspection by BV or SGS can be scheduled, and quotes are typically returned within 24 hours.
Preguntas frecuentes
What makes this an ORFS female interlock hose fitting? This ORFS interlock hydraulic hose fitting combines the ORFS flat-face seal end with an interlock attachment that grips the wire reinforcement of spiral hose, giving a stronger, more fatigue-resistant joint than a plain crimp.
What is an ORFS fitting? ORFS means O-Ring Face Seal, a flat-face connection per SAE J1453 and ISO 8434-3. A flat metal face compresses an O-ring into the port face to seal without tape or sealant.
Which hose does the 24243-W fit? The series is built for spiral (interlock) hose in the -12 to -24 dash range. Confirm your hose construction against the attachment before ordering.
How do I tell ORFS apart from JIC or ORB? Look for the flat face with an O-ring groove; JIC 37 degree has a cone and ORB uses a straight thread with an O-ring at the boss. ORFS threads also run about one sixteenth larger than the same-size JIC thread.
Do I need sealant on the threads? No. The seal is made at the flat face by the O-ring, so PTFE tape or thread sealant is unnecessary and can contaminate the system.
Can I reuse the O-ring? Only if it is soft, clean, and free of cuts. Replace any O-ring that is hardened, flattened, or nicked to avoid a leak.
How do I order an ORFS female interlock hose fitting matching an old part? Send the OE number, a photo, or the thread measurement; we cross-reference it to a 24243-W size within about 24 hours.
What pressure does this elbow hold? Pressure is governed by the end connection standard and the spiral hose rating together, plus a 100% factory test on every unit.
Solicitar un presupuesto
Send your thread size, hose dash, quantity, and any cross-reference details, and our team will return pricing and lead time within 24 hours. Request a quote today for an ORFS female interlock hose fitting built to HENGHUA traceability and dependable 45 degree spiral-hose performance.
